Điện trở đúc đồng là một loại điện trở công nghiệp cao cấp, trong đó dây điện trở được đúc liền khối bên trong hợp kim đồng (thường là đồng đỏ hoặc đồng thau). Loại điện trở này chuyên dùng để gia nhiệt cho khuôn ép nhựa, máy đùn, khuôn đúc, hoặc các bề mặt yêu cầu truyền nhiệt đều, nhanh và ổn định.
1. Cấu tạo của điện trở đúc đồng
| Thành phần | Mô tả |
|---|---|
| Lõi điện trở | Dây điện trở hợp kim (thường là NiCr 80/20) |
| Vật liệu đúc | Đồng đỏ hoặc đồng thau (đúc áp lực hoặc ép khuôn) |
| Chất cách nhiệt | Bột MgO (magie oxide) cách điện, truyền nhiệt tốt |
| Dây ra / cọc đấu điện | Dây điện chịu nhiệt, đầu nối ren, hoặc cọc vít |
| Cảm biến nhiệt (tùy chọn) | Có thể tích hợp sẵn cảm biến nhiệt độ (thermocouple) |
2. Ưu điểm nổi bật
Truyền nhiệt nhanh, đều, độ chính xác cao.
Chịu nhiệt cao, hoạt động ổn định trong thời gian dài.
Cơ khí chắc chắn, chống va đập, độ bền cao.
Dễ lắp đặt, thường có lỗ ren hoặc khoét lỗ gá sẵn.
Có thể tùy biến hình dạng, kích thước, công suất theo yêu cầu.
3. Thông số kỹ thuật cơ bản
| Thông số | Giá trị phổ biến |
|---|---|
| Điện áp | 110V, 220V, 380V |
| Công suất | Từ 300W đến > 10kW (theo thiết kế) |
| Nhiệt độ làm việc | 300 – 500°C (tùy cấu tạo và vật liệu) |
| Dung sai nhiệt độ | ±5 – 10°C |
| Vật liệu đúc | Đồng đỏ, đồng thau, đôi khi hợp kim nhôm (trong loại khác) |
4. Ứng dụng phổ biến
Máy ép nhựa, máy đùn nhựa, máy thổi chai PET.
Khuôn ép nóng, khuôn nhiệt trong ngành bao bì, nhựa kỹ thuật.
Gia nhiệt bề mặt trong máy công nghiệp nặng.
Thiết bị cần giữ nhiệt độ ổn định lâu dài và truyền nhiệt trực tiếp.
5. Các dạng điện trở đúc đồng phổ biến
| Loại | Hình dạng | Ứng dụng |
|---|---|---|

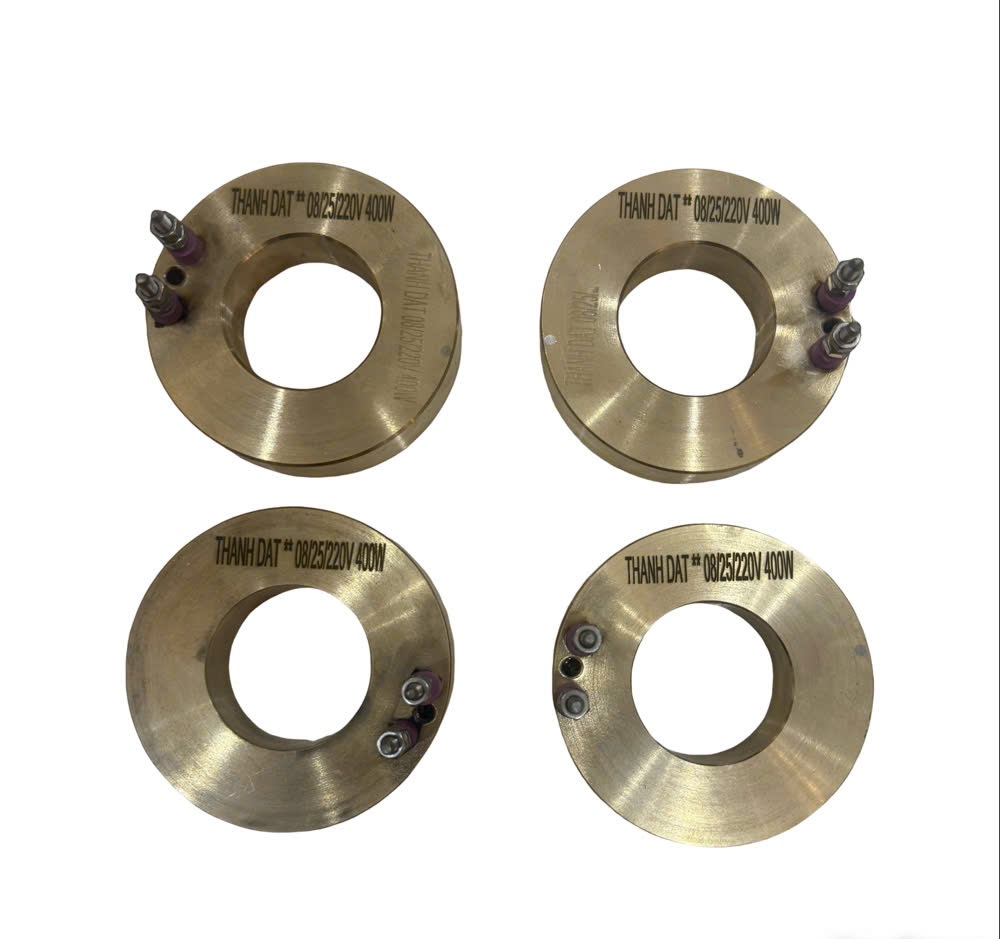

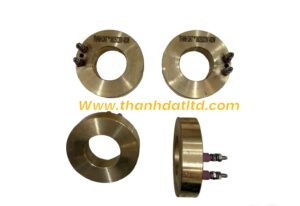

| Đúc đồng dạng tròn | Được khoan lỗ giữa để lắp trục hoặc ống máy đùn | Máy đùn nhựa |
| Đúc đồng dạng phiến / hộp vuông | Áp vào khuôn, tấm gia nhiệt | Khuôn ép nóng |
| Đúc đồng hình bán nguyệt / chữ C | Kẹp quanh ống, trục máy | Gia nhiệt đều quanh thân |
Khi đặt hàng hoặc thay thế cần lưu ý:
Kích thước tổng thể (Dài x Rộng x Cao hoặc Đường kính x Dày)
Điện áp – Công suất mong muốn
Kiểu ra dây điện (ra cọc, ra dây chì chịu nhiệt, dây bọc sợi thủy tinh, v.v.)
Có yêu cầu tích hợp cảm biến nhiệt không?
Kích thước lỗ gá, ren hoặc khoét nếu có
Nhiệt độ làm việc mong muốn
Nếu bạn có bản vẽ kỹ thuật, hình ảnh điện trở cũ, hoặc nhu cầu cụ thể, bạn có thể gửi mình xem để giúp bạn chọn hoặc thiết kế loại phù hợp.
